Настройка приборов серии Concox AT1
Последнее Обновление 2 лет назад
1. Установка параметров APN
APN,apnname,user,pwd#
Пример: APN,internet.mts.ru,mts,mts#

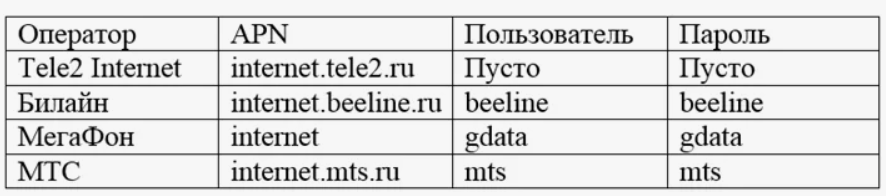

Настройки APN основных операторов:
2. Установка параметров сервера мониторинга
SERVER,mode,domainName/IP,port,protocol#
mode: IP адрес - 0, доменное имя - 1
Примеры:
SERVER,0,193.193.165.165,21850#
или
SERVER,1,ru.gpsgsm.org,21850#
3. Настройка режимов работы GPS
Приборы поддерживают различные сценарии работы в зависимости от требуемого качества ( частоты прорисовки) трека на платформе и длительности автономной работы.
MODE,1,T,A,B,C# Интервальный режим работы не зависимо от движения или стоянки
T - интервал выгрузки данных в минутах от 5 мин до 7200 мин.
A - передача GPS ( 0 - отключена, 1 - включена )
B - передача Wi-Fi ( 0 - отключена, 1 - включена )
C - передача LBS ( 0 - отключена, 1 - включена )
MODE,2,Т,A,B,C,D# Интервальный режим работы при наличии движения.
T - интервал отправки данных в секундах от 10 сек до 86400 сек.
A - передача GPS ( 0 - отключена, 1 - включена )
B - передача Wi-Fi ( 0 - отключена, 1 - включена )
C - передача LBS ( 0 - отключена, 1 - включена )
D - GPRS модуль ( 0 - GPRS отключен на стоянке для экономии энергии , 1 - GPRS работает на стоянке).
MODE,N,T1,T2# Интервальный режим работы с низким потреблением АКБ
N=3
T1 - время старта работы режима в часах и минутах ( например, 15.00)
T2 - интервал выгрузки данных в часах
Запрос режима работы: MODE#
Для экономии аккумулятора имеется возможность настроить накопление координат в память, и раздельную выгрузку их на сервер.
Batch,SW,A#
Параметр SW включает/выключает функционал, валидные значения ON/OFF; Параметр А задаёт число отбоев, которые трекеру надо накопить перед отправкой, валидные значения от 10 до 50;
Например, можно задать копить отбои раз в 10 секунд, а выгружать на сервер 1 раз в 10 отбоев, то есть раз в 100 секунд:
Batch,ON,10#
MODE,2,10,1,1,1#
4. Настройка режимов работы LBS
LBSON,A,T1,T2# Команда для активации LBS
A - ON/OFF ( LBS включен или выключен)
Т1 - интервал выгрузки LBS в секундах от 10 до 3600 сек.
Т2 - время недоступности GPS данных для активации GPS в секундах от 10 до 3600 сек.
5. Настройка режимов работы Wi-Fi
WF,A,T1,T2# Команда для активации Wi-Fi
A - ON/OFF ( Wi-Fi включен или выключен)
Т1 - интервал сканирования Wi-Fi в секундах от 1 до 60 сек ( по умолчанию 10 сек )
Т2 - интервал выгрузки Wi-Fi местоположения в секундах от 10 до 18000 сек ( по умолчанию 600 сек).
WF# Запрос статуса Wi-Fi
WF,OFF# Отключение WiFi
WF,ON# Включение Wi-Fi
6. Изменение чувствительности акселерометра прибора
В некоторых случаях требуется снизить чувствительность прибора для определения им режима движения. Есть несколько дополнительных команд для этого.
LEVEL,A# Команда установки чувствительности вибродатчика ( значение от 1 до 5)
SF,А,B# Команда для управления фильтром дрейфа
А - ON/OFF ( включение или отключение фильтра)
B - величина в метрах ( максимальная дистанция), в которой точка считается дрейфом ( по умолчанию 100 м). Значение от 10 до 1000 м.
Запрос настроек фильтра дрейфа: SF#
Команды STATICREP и SENSORSET работают в паре, и предназначены для управления логикой работы трекера при низких скоростях движения. По умолчанию, данные команды активны для статического режима ниже 7-8 км/ч. Т.е. при скоростях ниже этих значений - прибор переходит в режим работы стоянки ( это актуально, например для режима MODE,2,Т,A,B,C,D#). Для снижения порога скорости определения стояночного режима применяются команды STATICREP и SENSORSET.
По умолчанию A=180 секунд, B=0 км/ч, C=3 раза, D=10, E=3, F=5, G=1
Если прибор чувствует Е вибраций в течение D секунд, и скорость превосходит В хотя бы С раз в течение A секунд, прибор переходит в режим "трекера в движении" на А секунд. Если Е вибрацией в течение D секунд снова случаются в течение 3 минут, режим "трекер в движении" будет продлён на А секунд; Иначе трекер войдёт в режим "на парковке". Если B=0 (по умолчанию так), то прибор игнорирует скорость перемещения в своей логике.
Пример:
SENSORSET,10,1,1,1#
STATICREP,ON,10,1,1#
7. Управление работой модуля GPS
В случае, если GPS в силу обстоятельств работает нестабильно ( глушение GPS и т.п.) - имеется возможность включить режим AGPS - это улучшает прием порядка на 50-60% по количеству видимых спутников.
AGPS,A#
A=ON/OFF
Команда для активации позиционирования AGPS.
Режим работы GPS.
GPSMODE,A#
A = 1 (GPS), 2(GPS+BEIDOU).
Запрос: GPSMODE#
8. Запрос статусных сообщений
VERSION# Запрос версии прошивки
PARAM# Запрос информации ( IMEI, настройка таймеров, акселерометра)
GPRSSET# Запрос параметров APN, сервера, ссылки на текущее местоположение на картах Google Maps
STATUS# Запрос информации по АКБ, модулям GPS/GSM
WHERE# Запрос местоположения с координатами, значением текущей скорости
URL# Запрос текущего местоположения на картах Google Maps
POSITION# Запрос текущего местоположения на картах Google Maps
9. Сброс настроек и перезагрузка
RESET# Команда для перезагрузки устройства
FACTORY# Команда для сброса до заводских настроек устройства
10. Управление SOS номерами и оповещениями
111 Команда для активации всех оповещений
000 Команда для отключения всех оповещений
SOS,A,phone number 1,phone number 2,phone number 3# Команда добавления номеров для SOS оповещений
SOS,D,sequence number 1, sequence number 2,sequence number 3# Команда удаления номеров для SOS оповещений
SOS# Команда проверки предустановленных SOS номеров для оповещений
SOSBTN,SW,M# Команда активации функционала тревожной кнопки. При двойном кратковременном нажатии кнопки генерируется SOS оповещение на преднастроенный SOS номер и сервер мониторинга, или только на сервер мониторинга.
SW=ON/OFF, По умолчанию: OFF
M=0/1, вариант оповещения, 0 :только GPRS, 1: SMS+GPRS , по умолчанию 1.
SENALM,A,M# Оповещение о начале вибрации
A=ON/OFF, По умолчанию: ON
M=0/1/2/3, вариант оповещения, 0 :только GPRS, 1: SMS+GPRS, 2 : GPRS+SMS+звонок, 3 :GPRS+звонок, по умолчанию:1
SENALM# Запрос параметров оповещения о вибрации
BATALM,A,M# Оповещение и низком заряде батареи
A=ON/OFF, По умолчанию: ON
M=0/1/2/3, вариант оповещения, 0 :только GPRS, 1: SMS+GPRS, 2 : GPRS+SMS+звонок, 3 :GPRS+звонок, по умолчанию:1
BATALM,OFF# Команда отключения оповещения о низком заряде батареи
BATALM# Запрос параметров оповещения о низком заряде батареи
SPEED,A,B,C,M# Оповещение о превышении скорости
A=ON/OFF, По умолчанию: OFF
B=5～600 (секунд), интервал определения скорости , по умолчанию：20 (секунд)
C=1～255(км/ч), величина ограничения скорости, по умолчанию：100 (км/ч);
M=0/1/2/3, вариант оповещения, 0 :только GPRS, 1: SMS+GPRS, 2 : GPRS+SMS+звонок, 3 :GPRS+звонок, по умолчанию:1
SPEED# Запрос параметров оповещения о превышении скорости
REMALM,A,M# Оповещение об откреплении прибора с поверхности
A=ON/OFF, По умолчанию: ON
M=0/1, вариант оповещения, 0 :только GPRS, 1: SMS+GPRS
REMALM# Запрос параметров оповещения об откреплении прибора с поверхности
REMALM,OFF## Отключение оповещения об откреплении прибора с поверхности
Оповещение при откреплении прибора с поверхности. В режиме ожидания при срабатывании данного события выгружается оповещения и активируется режим активного трекинга на 20 мин. После 20 мин устройство переходит в режим ультра экономии энергии. Событие можно отключить при помощи смс команды: cancel#
REMALMF,A,M# Оповещение о вскрытии крышки прибора
A=ON/OFF, По умолчанию: ON
M=0/1, вариант оповещения, 0 :только GPRS, 1: SMS+GPRS
REMALMF# Запрос параметров оповещения об вскрытии крышки
REMALMF,OFF## Отключение оповещения об вскрытии крышки
BOOTALM,A,M# Оповещение при включении прибора
A=ON/OFF, По умолчанию: ON
M=0/1/2/3, вариант оповещения, 0 :только GPRS, 1: SMS+GPRS, 2 : GPRS+SMS+звонок, 3 :GPRS+звонок, по умолчанию:1
PWRLIMIT,A# Команда запрета отключения прибора с кнопки
A=ON/OFF
ON: запретить отключать прибор локально с кнопки
OFF: разрешить отключать прибор локально с кнопки
11. Установка пароля СМС
PWDSW,password,B# Установка СМС пароля
password - цифровое значение от 1 до 19 ( по умолчанию 666666 )
B - ON/OFF ( включить или отключить СМС пароль)
PASSWORD,A,B# Изменение СМС пароля
A - старый пароль
B - новый пароль
12. Изменение интервала heartbit
При подключению к серверу мониторинга трекер посылает служебные пакеты без координат (уровень заряда АКБ и др.), так называемые, heartbit сообщения - по умолчанию интервал их равен 3 мин.
Для того, чтобы изменить интервал, необходимо выполнить команду:
HBT,Т1#
Т1 - интервал выгрузки служебных сообщений. Диапазон от 1 до 300 мин. По умолчанию 3 мин.
Запрос параметра: HBT#
13. Примеры стандартных конфигураций
Сконфигурировать интервальный режим работы прибора 10 мин. Отключить передачу Wi-Fi/LBS. Независимо от стоянки или движения ( настройки для оператора МТС и платформы Wialon):
APN,internet.mts.ru,mts,mts#
SERVER,1,ru.gpsgsm.org,21850#
MODE,1,10,1,0,0#
HBT,9#
AGPS,ON#
GPSON#
GPSMODE,2#
В режиме работы для пешехода доп. команды:
SENSORSET,10,1,1,1#
STATICREP,ON,10,1,1#
SF,ON,10#
Сконфигурировать интервальный режим работы прибора 10 сек только при наличии движения прибора, включить позиционирование LBS/Wi-Fi, отправка статусных сообщений (заряд АКБ и т.п. - 30 мин) (настройки для оператора МТС и платформы Wialon):
APN,internet.mts.ru,mts,mts#
SERVER,1,ru.gpsgsm.org,21850#
MODE,2,10,1,1,1#
HBT,30#
AGPS,ON#
GPSON#
GPSMODE,2#
В режиме работы для пешехода доп. команды:
SENSORSET,10,1,1,1#
STATICREP,ON,10,1,1#
SF,ON,10#
Сконфигурировать интервальный режим работы прибора с низким потреблением АКБ 1 раз в сутки. Алгоритм активировать с 15:30 текущего времени (настройки для оператора МТС и платформы Wialon):
APN,internet.mts.ru,mts,mts#
SERVER,1,ru.gpsgsm.org,21850#
MODE,3,15:30,24#
AGPS,ON#
GPSON#
GPSMODE,2#
SENALM,OFF#
REMALM,OFF#
HBT,300#
