Настройка приборов серии Concox AT4
Последнее Обновление 11 месяцев назад
1. Установка параметров APN
APN,apnname,user,pwd#
Пример: APN,internet.mts.ru,mts,mts#

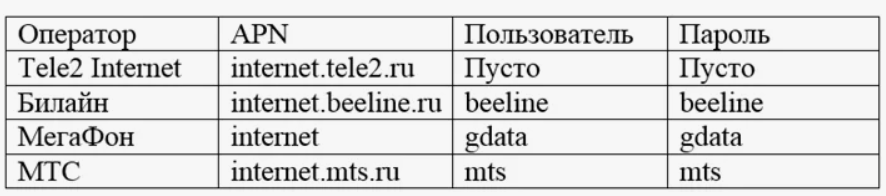

Настройки APN основных операторов:
2. Установка параметров сервера мониторинга
SERVER,mode,domainName/IP,port,protocol#
mode: IP адрес - 0, доменное имя - 1
Примеры:
SERVER,0,193.193.165.165,21850#
или
SERVER,1,nl.gpsgsm.org,21850#
3. Настройка режимов работы GPS
Приборы поддерживают различные сценарии работы в зависимости от требуемого качества ( частоты прорисовки) трека на платформе и длительности автономной работы.

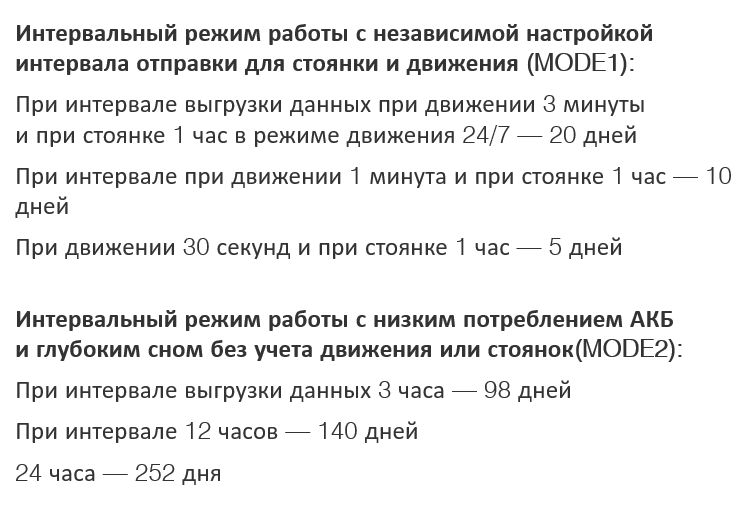

Длительность работы для различных режимов работы можно посмотреть в таблице:
http://files.com-pass.ru/ТЕХНИЧЕСКАЯ_ИНФОРМАЦИЯ/МОНИТОРИНГ/CONCOX/Сроки_работы_батарей_Concox_at4_at1_at2.pdf
Логин и пароль на доступ: comfile compass
MODE,A,T1,T2# Команда установки режима работы
А = 1 - режим работы активный трекинг ( стоянка и движение)
Т1 - интервал выгрузки данных при движении ( от 10 до 3600 сек )
Т2 - интервал выгрузки данных на стоянке ( от 180 до 65535 сек )
А = 2 - интервальный режим работы с низким потреблением заряда АКБ
Т1 - время начала работы алгоритма в часах и минутах (HH:MM)
Т2 - интервал выгрузки данных в часах ( независимо от стоянки или движения ( от 1 до 72 ч )
Запрос режима работы: MODE#
4. Настройка режимов работы LBS
LBSON,A,T1,T2# Команда для активации LBS
A - ON/OFF ( LBS включен или выключен)
Т1 - интервал выгрузки LBS в секундах от 10 до 3600 сек.
Т2 - время недоступности GPS данных для активации GPS в секундах от 10 до 3600 сек.
5. Настройка режимов работы Wi-Fi
WF,A,T1,T2# Команда для активации Wi-Fi
A - ON/OFF ( Wi-Fi включен или выключен)
Т1 - интервал сканирования Wi-Fi в секундах от 1 до 60 сек ( по умолчанию 10 сек )
Т2 - интервал выгрузки Wi-Fi местоположения в секундах от 10 до 18000 сек ( по умолчанию 600 сек).
WF# Запрос статуса Wi-Fi
WIFIOFF# Отключение WiFi
WiFiON# Включение Wi-Fi
6. Изменение чувствительности акселерометра прибора
В некоторых случаях требуется снизить чувствительность прибора для определения им режима движения. Есть несколько дополнительных команд для этого.
LEVEL,A# Команда установки чувствительности акселерометра ( значение от 1 до 5)
SF,А,B# Команда для управления фильтром дрейфа
А - ON/OFF ( включение или отключение фильтра)
B - величина в метрах ( максимальная дистанция), в которой точка считается дрейфом ( по умолчанию 100 м). Значение от 10 до 1000 м.
Запрос настроек фильтра дрейфа: SF#
Команды STATICREP и SENSORSET работают в паре, и предназначены для управления логикой работы трекера при низких скоростях движения. По умолчанию, данные команды активны для статического режима ниже 7-8 км/ч. Т.е. при скоростях ниже этих значений - прибор переходит в режим работы стоянки ( это актуально, например для режима MODE,2,Т,A,B,C,D#). Для снижения порога скорости определения стояночного режима применяются команды STATICREP и SENSORSET.
По умолчанию A=180 секунд, B=0 км/ч, C=3 раза, D=10, E=3, F=5, G=1
Если прибор чувствует Е вибраций в течение D секунд, и скорость превосходит В хотя бы С раз в течение A секунд, прибор переходит в режим "трекера в движении" на А секунд. Если Е вибрацией в течение D секунд снова случаются в течение 3 минут, режим "трекер в движении" будет продлён на А секунд; Иначе трекер войдёт в режим "на парковке". Если B=0 (по умолчанию так), то прибор игнорирует скорость перемещения в своей логике.
Пример:
SENSORSET,10,1,1,1#
STATICREP,ON,10,1,1#
7. Отправка пакетов при выключенном GPS
GPSDUP,А# Команда контролирует отправку пакетов отсутствии спутников GPS, либо когда модуль GPS отключен. Если GPSDUP включить, геопакеты будут приходить через заданные интервалы даже при выключенном GPS.
Значения А - ON/OFF
8. Запрос статусных сообщений
VERSION# Запрос версии прошивки
PARAM# Запрос информации ( IMEI, настройка таймеров, акселерометра)
GPRSSET# Запрос параметров APN, сервера, ссылки на текущее местоположение на картах Google Maps
STATUS# Запрос информации по АКБ, модулям GPS/GSM
WHERE# Запрос местоположения с координатами, значением текущей скорости
URL# Запрос текущего местоположения на картах Google Maps
POSITION# Запрос текущего местоположения на картах Google Maps
9. Сброс настроек и перезагрузка
RESET# Команда для перезагрузки устройства
FACTORY# Команда для сброса до заводских настроек устройства
10. Управление SOS номерами и оповещениями
111 Команда для активации всех оповещений
000 Команда для отключения всех оповещений
SOS,A,phone number 1,phone number 2,phone number 3# Команда добавления номеров для SOS оповещений
SOS,D,sequence number 1, sequence number 2,sequence number 3# Команда удаления номеров для SOS оповещений
SOS# Команда проверки предустановленных SOS номеров для оповещений
SENALM,A,M# Оповещение о начале вибрации
A=ON/OFF, По умолчанию: ON
M=0/1, вариант оповещения, 0 :только GPRS, 1: SMS+GPRS
SENALM# Запрос параметров оповещения о вибрации
BATALM,A,M# Оповещение и низком заряде батареи
A=ON/OFF, По умолчанию: ON
M=0/1, вариант оповещения, 0 :только GPRS, 1: SMS+GPRS
BATALM,OFF# Команда отключения оповещения о низком заряде батареи
BATALM# Запрос параметров оповещения о низком заряде батареи
REMALM,A,M# Оповещение об откреплении прибора с поверхности
A=ON/OFF, По умолчанию: ON
M=0/1, вариант оповещения, 0 :только GPRS, 1: SMS+GPRS
REMALM# Запрос параметров оповещения об откреплении прибора с поверхности
REMALM,OFF## Отключение оповещения об откреплении прибора с поверхности
BOOTALM,A,M# Оповещение при включении прибора
A=ON/OFF, По умолчанию: ON
M=0/1, вариант оповещения, 0 :только GPRS, 1: SMS+GPRS
PWROFFALM,X,M# Оповещении об отключении питания прибора с кнопки
Х=ON/OFF, По умолчанию: ON
M=0/1/, вариант оповещения, 0 :только GPRS, 1: SMS+GPRS
BLINDALM,A,B,C,M# Оповещение об отсутствии спутников GPS
A=ON/OFF
B,C - временной интервал от 5 до 600 сек
M=0/1/, вариант оповещения, 0 :только GPRS, 1: SMS+GPRS
11. Установка пароля СМС
PWDSW,password,B# Установка СМС пароля
password - цифровое значение от 1 до 19 ( по умолчанию 666666 )
B - ON/OFF ( включить или отключить СМС пароль)
PASSWORD,A,B# Изменение СМС пароля
A - старый пароль
B - новый пароль
12. Примеры стандартных конфигураций
Сконфигурировать режим работы в движении 10 сек и на стоянке 5 мин ( настройки для оператора МТС и платформы Wialon):
APN,internet.mts.ru,mts,mts#
SERVER,1,nl.gpsgsm.org,21472#
MODE,1,10,300#
SENSORSET,10,1,1,1#
STATICREP,ON,10,1,1#
SF,ON,10#
Сконфигурировать интервальный режим работы прибора с низким потреблением АКБ 1 раз в сутки. Алгоритм активировать с 15:30 текущего времени:
APN,internet.mts.ru,mts,mts#
SERVER,1,nl.gpsgsm.org,21472#
MODE,2,15:30,24#
